برج خنک کننده فایبرگلاس دی ایکس
نحوه کار قطره گیر برج خنک کننده دی ایکس
خرید برج خنک کننده: همانطوریکه اشاره شد راندمان کاری در راستای بهبود هدر رفت سیال میباشد. قطره گیر طی تغییر ناگهانی جریان هوا کار کرده و باعث شده قطرات آب خارج گشته از برج به دام افتاده و مجدد وارد دستگاه خنک کننده شوند. فن با فشار خاصی جریان هوا را به طرف بالا مکیده و قطره‌های سیال را سمت خروجی قسمت فوقانی برج دی ایکس انتقال میدهد. قطرات آب هنگامیکه با صفحات و تیغه‌ها برخورد میکنند گیر افتاده فاقد انرژی جنبشی می‌شوند. یعنی عملکرد قطره گیر شبیه نوعی دام برای قطره‌های سیال است که به سمت پروانه حرکت دارد تا مانع خروج آنها گردد. این طرز کار پایین آمدن مصرف آب و عدم اصراف آنرا سبب میشود. همچنین موجب شده تا دیگر قطعات دستگاه خنک کننده فایبرگلاس دی ایکس آسیب نبیند.
انواع قطره گیر برج خنک کننده دی ایکس
انواع المیناتور کولینگ تاور طی سه دسته بندی قابلیت طراحی و تولید دارند :
- قیمت پکینگ برج خنک کننده : شکلی شش ضلعی نظیر کندو زنبور عسل دارد فلذا آنرا قطره برگردان زنبوری می‌نامند. به علت استراکچر خاصی که داراست از افت فشار کمی مقابل جریان هوا برخوردار است. چکه گیر سلولی دی ایکس برای استفاده در انواع برج‌های کوچک، کندانسور تبخیری، تجهیزات ایرواشر، فیلترهای هوای ورودی کاملا مناسب خواهد بود. متریال سازنده الیمیناتور لانه زنبوری دی ایکس میتواند PP یا پلی وینیل کلراید با سه گرید سیاه، خاکستری، سفید باشد.
- المیناتور پره ای فایبرگلاس : همانطور که از نامش پیداست با فایبرگلاس و بعضا پلیمر پلی پروپیلن ساخته میشود. مدل پره ای جهت جای گیری داخل انواع خنک کننده مدور مناسب است. این مدل قطره گیر نصب کاملا آسانی داشته و معمولا قسمت فوقانی لوله‌های خروجی آبگردان برج فایبرگلاس قرار میگیرد.
- فن کولینگ تاور ظاهری سینوسی و ساختاری تیغه‌ای داراست که جنس سازنده آن PP میباشد. برای برج‌های صنعتی با ظرفیت‌های بالا و تجهیزات ایرواشر بسیار بکار برده میگردد. مدل تیغه ای استحکام زیادی همچنین نصب آسانی داراست. ولیکن جهت نصب آن درون برج به فضای بیشتری نیاز بوده فلذا کارایی کمتری در مقایسه با انواع دیگر دارد. ارتفاع سازنده این نوع قطره برگردان 15 سانتی متر با رنگ‌های آبی و سفید است.
توجه : شرکت تهویه دی ایکس را مطابق استانداردهای تعیین شده بین المللی طراحی کرده فلذا اینگونه قطعات بهترین راندمان کاری را درون کولینگ تاور از خود ارائه می‌دهند.
ویژگی‌های قطره گیر برج خنک کننده دی ایکس
- عدم خوردگی و رسوب گرفتگی در بخش تجهیزات هوارسانی : زیرا مانع رسوب پذیری و نشست قطرات از پایین به قسمت پروانه و هوادهی میگردد که عمر این قطعات سازنده را بالا میبرد.
- جلوگیری از افزایش یافتن تراکم مه قسمت فوقانی برج در فصول گرم سال : فصل تابستان یا بهار حجم تبخیر آب و تراکم بخار در بخش خروجی هوای سیستم خنک کننده دی ایکس زیاد است. بنابراین وجود قطره گیر موجب پایین آمدن چگالی بخار بالای برج فایبرگلاس میشود. کاهش تراکم بخار افزایش یافتن طول عمر اجزایی مثل موتور و پروانه را همراه خواهد داشت.
- کاهش شدید مصرف آب : قطره گیر وظیفه بازگشت قطرات مکش شده به فن را عهده دار است. فلذا طی تماس مستقیم با هوای اشباع و بخارات موجود درون هوا قرار میگیرد. زیرا در مسیر هوای اشباع شده از کوره پروانه جای دارد.
پس المیناتور بطور غیر مستقیم بخار سیال موجود در هوای خروجی اشباع را متراکم می‌نماید.
جلوگیری از پرتاب قطرات آب همچنین تراکم بخار هوای اشباع خروجی برج دی ایکس توسط یک دستگاه حذف کننده یعنی همان چکه گیر موجب کمتر شدن مصرف آب کولینگ تاور (دبی جبرانی سیال) میگردد. - عدم تغییر شکل در دماهای کاری بالا.
- بیشترین مکانیزم حرارتی را داراست.
قیمت قطره گیر برج خنک کننده دی ایکس
قیمت گذاری روی قطره گیر مانند دیگر اجزای سازنده برج فایبرگلاس به پارامترهایی مثل نوع، مدل، متریال مصرفی و گرید تشکیل دهنده، قیمت مواد اولیه خام، وزن صفحات، ضخامت ورقه‌ها، ابعاد بستگی دارد. جهت استعلام قیمت دقیق یا درخواست صدور پیش فاکتور انواع ساخته شده توسط شرکت تهویه دی ایکس مهر با واحد فروش کارخانه تماس برقرار کنید. الیمیناتورهای لانه زنبوری، فایبرگلاس و تیغه ای ساخت شرکت DX دارای 12 ماه گارانتی همینطور ضمانت تعویض جهت اطمینان خاطر مشتریان گرامی می‌باشند
برج خنک کننده فایبرگلاس یا کولینگ تاور یکی از سیستم‌های خنک کننده کاربردی در صنایع صنعتی و تهویه مطبوع میباشد که بدنه برج از مواد فایبرگلاس ساخته میشود.وظیفه اصلی دستگاه کاهش دمای سیالات عموما مایع نظیر آب یا اسید است.برج‌ها دارای انواع گوناگونی هستند و از لحاظ کاربرد و عملکرد خنک کننده با یکدیگر تفاوت دارند.اما وجه اشتراک 80 درصد کولینگ تاورها استفاده از مواد فایبرگلاس در هوابندها و کل بدنه برج است.خواص بالای ماده باعث شده امروز اکثر مخاطبان این سیستم خنک کننده به دنبال نوع فایبرگلاس آن باشند.شرکت تهویه دی ایکس مهر به عنوان طراح و و دیگر تاسیسات صنعتی و تهویه مطبوع توانسته در مدت زمان کوتاه انواع مدل‌های کولینگ تاور را طراحی و تولید نماید.در ادامه مقاله به انواع دسته بندی برج خنک کن فایبرگلاس میپردازیم.
انواع برج خنک کننده فایبرگلاس
هر محصول تولیدی دارای تیپ بندی مجزا بوده که هرکدام موارد ساختاری آن با نوع قبلی مقداری متفاوت طراحی شده است.این عامل کمک میکند با توجه به کاربرد برج خنک کننده، پلت فرم و قطعات مصرفی کولینگ تاور تغییر کند.تعویض شکل موجب افزایش راندمان خنک کاری در محیط‌های مختلف خواهد شد.استراکچر اصلی بدنه چون از مواد فایبرگلاس است قابلیت فرم دهی بالایی دارد و میتواند در مدل‌های مخروطی،مکعبی و سلولی طراحی گردد.علاوه بر تغییرات ظاهری ( ) ، نحوه عملکرد و مکانیزم خنک کاری کولینگ تاور هم نیز دارای سه دسته بندی کلی میشود که به آن : هیبریدی،جریان مخالف و جریان متقاطع میگویند.
انواع برج خنک کننده فایبرگلاس تیپ جریان مخالف
این دسته از انواع کولینگ تاور زیر مجموعه بزرگی را شامل میشود، اما چرا به آن جریان مخالف گفته می گویند؟ نحوه عملکرد برج بر اساس جریان حرکتی سیال طراحی شده است.در مهندسی دستگاه تبادل حرارت بین آب و هوای محیطی براثر تماس مستقیم شکل میگیرد.این جابه‌جایی دما بین دو سیال در مقطعی به نام پکینگ برج خنک کننده انجام میشود.آب گرم به وسیله قطعه‌ای تحت عنوان نازل از سمت بالای برج اسپری می گردد و هوای تازه از قسمت پایینی کولینگ به داخل برج خنک کن مکش می شود.در این حالت آب و هوا در جریان مخالف یکدیگر حرکت میکنند تا گرمای اضافی سیال مایع جذب هوا شود و از دهانه فن بخار اشباع حاصل از فرایند حرارتی تخلیه و به محیط پیرامون منتقل گردد.
برج خنک کننده فایبرگلاس مکعبی با جریان مخالف
استراکچر اصلی ساختمان برج از ناحیه طولی و عرضی دستگاه دارای اندازه یکسان است، ولیکن ارتفاع کولینگ تاور فایبرگلاس بیشتر بوده و سایزهای مختلفی دارد.مساحت در سیستم‌های خنک کننده صنعتی یا تهویه مطبوع مهمترین بخش طراحی بشمار میرود.زیرا تبادل حرارت در قسمتی تحت عنوان سطح مقطع شکل میگیرد که تعیین کننده میزان دلتاتی و حجم دبی قابل خنک کاری در ساعت است.مکانیزم پاشش آب در توسط نازل یا افشانک‌های ثابت انجام می شود که موجب افزایش راندمان کاری کولینگ تاور فایبرگلاس گردیده و دلتاتی مناسبی ارائه میدهد.
برج خنک کننده فایبرگلاس مخروطی با جریان مخالف
نمونه ابتدایی طراحی کولینگ تاور با پلت فرم مدور یا گرد صورت گرفت که کاربرد برج عموما مکمل کاهش دمای سیستم‌های تهویه مطبوع بود.اما بدلیل افزایش قیمت در خنک کننده‌های دیگر نظیر انواع کندانسور هوایی اکثر کارخانه‌جات صنعتی هم به عنوان یک عامل خنک کن از برج خنک کننده مخروطی استفاده میکنند.در شهرک‌های صنعتی برای تامین آب از چاه‌های عمیق بهره میگیرند که موجب افزایش میزان سختی و TDS آن خواهد شد.عمده ضعف طراحی کولینگ تاور فایبرگلاس مدور مکانیزم پاشش آب برج بشمار میرود.زیرا این قطعه از آلیاژهای فلزی نظیر آلومینیوم و برنجی ساخته شده که بسیار در مقابل موارد نام برده ضعیف میباشد و به مرور زمان از دیگر کارایی ندارد و به طور کلی میبایست هر سال تعویض شود.

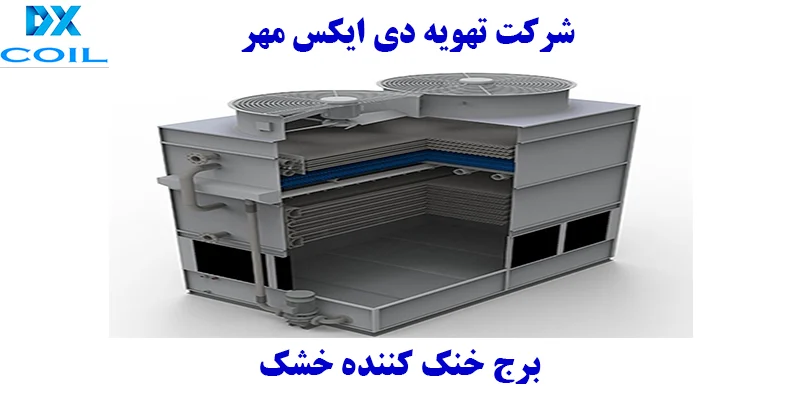

کولینگ تاور فایبرگلاس هیبریدی یا ترکیبی
این دسته مهندسی معکوسی از بوده که با یکسری تغییرات ظاهری امروزه تحت عنوان یا مدار بسته شناخته می شود.ساختار اصلی بدنه همانند دیگر نمونه‌های نام برده از مواد فایبرگلاس ساخته شده است.نوع استراکچر مکعبی طراحی گردیده تا کویل بر روی شاسی داخلی نصب گردد. کولینگ تاور هیبریدی قابلیت تولید با چند مدار را دارد که میتواند تا حد چشمگیری از هزینه‌های تاسیسات جلوگیری نماید.برج با ترکیبی از خنک کن مرطوب و کویل هوا خنک عملکردی مثبت و مفید از خود ارائه کرده است.همچنین علاوه بر آب دیگر سیالات مایع و گاز نظیر روغن و مبرد را با این دستگاه فایبرگلاس خنک کاری نمود.
برج خنک کننده فایبرگلاس (کراس فلو یا جریان متقاطع)
معروف ترین تولید کننده که در ایران فعالیت اقتصادی داشته است شرکت ابارا و بالتیمور هستند.این سازندگان به نام صنعت برج خنک کننده عمده تولیدات خود را در زمینه ساخت و طراحی کولینگ تاور کراس فلو یا جریان متقاطع اراده کرده‌اند.جنس بدنه همچون دیگر سازندگان عموما فایبرگلاس است اما ساختار عملکردی و جریان گذر هوا از داخل برج متفاوت از دیگر انواع میباشد.ساختمان برج از هندسه مستطیل بهره میگیرد که عامل کشش هوا از دو سمت کولینگ را فراهم میسازد.جریان پاشش آب به صورت ثقلی انجام میشود و از استفاده نمیگردد.این تیپ از خنک کاری بالایی برخوردار هستند اما در ظرفیت‌های بالاتر 300 تن نتیجه معکوس میشود و بشدت با افت راندمان مواجه خواهیم شد.
اجزای و قطعات برج خنک کننده فایبرگلاس
هر دستگاهی متشکل از یکسری اجزای و تجهیزات مشخص است که دارای انواع و دسته بندی‌های بسیاری هستند.این تفاوت میان قطعات برج خنک کننده حاصل از :کیفیت،کاربرد،دمای کاری،نحوه عملکرد و کارایی آنهاست.همچنین باید کفیت برخی از این قطعات به صورت تخصصی مناسب یک تیپ کولینگ تاور فایبرگلاس میباشد که برای دیگر انواع کاربردی ندارد.در ادامه لیستی کامل از تمامی تجهیزات لازم ساخت برج فایبرگلاس را ارائه میدهیم
