در دنیای پرسرعت امروز، برق قلب تپنده هر خانه، کسب و کار و صنعتی است. اما آیا تا به حال به این فکر کرده اید که رگ های حیاتی این سیستم، یعنی سیم ها و کابل های برق، چقدر در عملکرد صحیح و ایمنی آن نقش دارند؟ انتخاب سایز نامناسب برای سیم و کابل، می تواند عواقب جبران ناپذیری از جمله اتلاف انرژی، افت ولتاژ، گرم شدن بیش از حد، و حتی آتش سوزی به دنبال داشته باشد. این مقاله به عنوان یک راهنمای جامع و کاربردی، شما را با انواع سایز سیم و کابل برق آشنا کرده و با ارائه جداول تفکیکی، به شما کمک می کند تا با اطمینان خاطر، بهترین انتخاب را برای پروژه های خود داشته باشید. در ادامه، به بررسی دقیق مفاهیم پایه، جداول استاندارد و عوامل موثر در انتخاب سایز مناسب خواهیم پرداخت.

✅ انتخاب درست افزایش ایمنی، کاهش مصرف انرژی، طول عمر بیشتر تجهیزات.

⚠️ انتخاب غلط خطر آتش سوزی، افت ولتاژ، آسیب به وسایل برقی، هزینه های اضافی.

پیامدهای انتخاب اشتباه (داغ شدن، افت ولتاژ، هزینه های اضافی)

یکی از شایع ترین مشکلات ناشی از انتخاب سایز کوچک تر از حد نیاز، افزایش مقاومت الکتریکی و در نتیجه گرم شدن بیش از حد سیم و کابل است. این گرما می تواند به عایق کابل آسیب رسانده و در موارد شدیدتر، منجر به ذوب شدن عایق و اتصال کوتاه شود که خطر آتش سوزی را به همراه دارد. علاوه بر این، افت ولتاژ یکی دیگر از پیامدهای انتخاب نامناسب است که باعث کاهش توان مصرفی دستگاه ها و عملکرد نامطلوب آن ها می شود. برای مثال، یک موتور الکتریکی با افت ولتاژ، گشتاور کمتری تولید کرده و ممکن است به مرور زمان آسیب ببیند. از جنبه اقتصادی نیز، انتخاب سایز بزرگ تر از حد نیاز، هزینه های اولیه پروژه را به شکل غیرضروری افزایش می دهد، در حالی که انتخاب سایز کوچک تر، هزینه های تعمیر و نگهداری و حتی جایگزینی تجهیزات را در آینده تحمیل می کند.

سایز سیم (میلی متر مربع)	کاربرد رایج	جریان مجاز تقریبی (آمپر)
0.25	مدارهای کنترلی، سیم کشی داخلی تجهیزات الکترونیکی	1-2
0.5	تابلو فرمان، سیستم های کنترلی سبک	3-4
0.75	روشنایی سبک، سیم کشی داخلی لوازم برقی	5-6
1	روشنایی ساختمان، مصرف کم	7-9
1.5	روشنایی اصلی، مدارهای عمومی	10-13
2.5	پریزهای برق، مصرف کننده های معمولی	16-20
4	کولر آبی، پکیج، مصرف نیمه سنگین	22-28
6	کولر گازی، بارهای پرمصرف	30-36
10	ورودی واحد، تابلو برق کوچک	45-55
16	تغذیه اصلی ساختمان، موتورهای سبک	60-75
25	تابلو برق صنعتی، مصرف کننده های پرجریان	85-100
35	خطوط تغذیه صنعتی، موتورهای قوی	105-125
50	توزیع برق صنعتی، تابلوهای اصلی	135-160
70	خطوط انتقال کوتاه، مصارف صنعتی سنگین	170-200
95	توزیع برق کارخانه ای	210-250
120	پست های توزیع، مصارف صنعتی سنگین	240-280
150	خطوط قدرت صنعتی	270-320
185	شبکه های توزیع فشار ضعیف	310-370
240	تغذیه اصلی پروژه های بزرگ	360-430
300	خطوط انتقال و پست های صنعتی بزرگ	410-490

سایز کابل برق	کاربرد رایج	جریان مجاز تقریبی (آمپر)
کابل 0.75 میلی متر مربع دو رشته	روشنایی سبک، مدارهای کنترلی	5-6
کابل 1 میلی متر مربع دو رشته	روشنایی کم مصرف	7-9
کابل 1.5 میلی متر مربع دو رشته	روشنایی ساختمان	10-13
کابل 1.5 میلی متر مربع سه رشته	روشنایی همراه با ارت	10-13
کابل 2.5 میلی متر مربع دو رشته	پریزهای برق	16-20
کابل 2.5 میلی متر مربع سه رشته	پریز برق با ارت	16-20
کابل 4 میلی متر مربع سه رشته	کولر آبی، پکیج، بار نیمه سنگین	22-28
کابل 6 میلی متر مربع سه رشته	کولر گازی، مصرف کننده های پرقدرت	30-36
کابل 10 میلی متر مربع سه رشته	ورودی برق واحد مسکونی	45-55
کابل 10 میلی متر مربع چهار رشته	تغذیه سه فاز سبک	40-50
کابل 16 میلی متر مربع چهار رشته	سه فاز ورودی اصلی ساختمان	55-65
کابل 25 میلی متر مربع چهار رشته	تابلو برق صنعتی	70-85
کابل 35 میلی متر مربع چهار رشته	موتورهای سه فاز متوسط	90-105
کابل 50 میلی متر مربع چهار رشته	توزیع برق صنعتی	110-130
کابل 70 میلی متر مربع چهار رشته	مصارف صنعتی سنگین	140-165
کابل 95 میلی متر مربع چهار رشته	خطوط تغذیه کارخانه ای	175-205
کابل 120 میلی متر مربع چهار رشته	پست ها و تابلوهای اصلی	215-250
کابل 150 میلی متر مربع چهار رشته	خطوط قدرت صنعتی	260-300
کابل 185 میلی متر مربع چهار رشته	شبکه توزیع فشار ضعیف	310-360
کابل 240 میلی متر مربع چهار رشته	پروژه های بزرگ صنعتی	380-440
300 میلی متر مربع چهار رشته	خطوط انتقال و مصارف بسیار سنگین	460-530

🏡 مصارف خانگی

🏭 مصارف صنعتی

⚡ کابل خودنگهدار

⚙️ کابل فرمان

🔥 جوشکاری

🚨 اعلام حریق

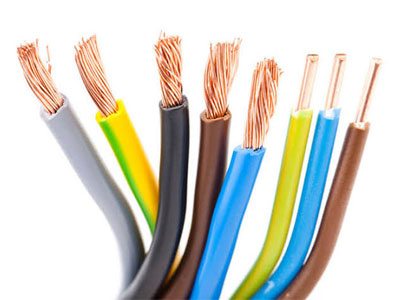

سیم و کابل های خانگی (روشنایی و پریز)

برای سیم کشی روشنایی در منازل، معمولاً از سیم های با سطح مقطع 1 و 1.5 میلی متر مربع استفاده می شود. سیم 1 میلی متر مربع برای روشنایی های کم مصرف و مدارهای کوتاه مناسب است، در حالی که سیم 1.5 میلی متر مربع برای روشنایی اصلی و مدارهای عمومی تر کاربرد دارد. برای پریزهای برق، به دلیل مصرف کننده های قوی تر مانند اتو، جاروبرقی و وسایل آشپزخانه، سیم 2.5 میلی متر مربع استاندارد رایج است. در صورتی که نیاز به کابل کشی برای وسایل پرمصرف تر مانند کولر آبی یا پکیج باشد، از کابل های 4 و 6 میلی متر مربع استفاده می شود. برای ورودی اصلی برق واحد مسکونی، معمولاً کابل های 10 میلی متر مربع سه رشته (فاز، نول، ارت) یا بیشتر به کار می روند.

مصارف صنعتی و موتورهای سه فاز

در محیط های صنعتی، به دلیل وجود موتورهای سه فاز و تجهیزات پرقدرت، نیاز به کابل هایی با سطح مقطع بالاتر است. کابل های سه فاز معمولاً در سایزهای 10، 16، 25، 35، 50 و بالاتر به صورت چهار رشته (سه فاز و یک نول) یا پنج رشته (سه فاز، نول و ارت) استفاده می شوند. انتخاب دقیق سایز به توان موتور، جریان راه اندازی، طول مسیر و افت ولتاژ مجاز بستگی دارد. برای تابلوهای برق صنعتی و خطوط تغذیه اصلی کارخانه ها، کابل هایی با سطح مقطع 70، 95، 120 و حتی 300 میلی متر مربع نیز به کار می روند. مشاوره با متخصصان برق صنعتی برای این موارد بسیار حیاتی است.

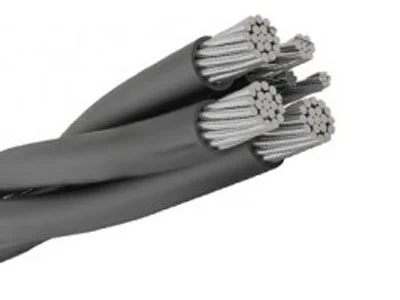

کابل های خودنگهدار و هوایی

کابل های خودنگهدار به دلیل مقاومت بالا در برابر شرایط جوی و سرقت، جایگزین مناسبی برای سیم های لخت هوایی در شبکه های توزیع برق شده اند. این کابل ها در انواع تک فاز و سه فاز تولید می شوند. کابل های خودنگهدار تک فاز معمولاً در سایزهای 16 تا 35 میلی متر مربع (به عنوان مثال 25+16×2) و کابل های سه فاز در سایزهای 16 تا 120 میلی متر مربع (به عنوان مثال 25+25+70+120×3) موجود هستند. انتخاب سایز کابل خودنگهدار نیز به بار مصرفی، فاصله بین تیرها و افت ولتاژ مجاز بستگی دارد.

کابل های تخصصی (جوشکاری، فرمان، اعلام حریق)

علاوه بر کابل های عمومی، انواع کابل های تخصصی نیز وجود دارند که هر کدام برای کاربرد خاصی طراحی شده اند:

• کابل جوشکاری: این کابل ها به دلیل نیاز به انعطاف پذیری بالا و تحمل جریان های لحظه ای زیاد، دارای روکش لاستیکی و هادی افشان با سطح مقطع های بالا (مانند 25، 35، 50 و 70 میلی متر مربع) هستند.
• کابل فرمان (کنترل): برای ارسال سیگنال های کنترلی در تابلوهای برق و سیستم های اتوماسیون استفاده می شوند. این کابل ها معمولاً دارای تعداد رشته های زیاد (از 5 تا 48 رشته) و سطح مقطع کوچک (0.5 تا 2.5 میلی متر مربع) هستند.
• کابل اعلام حریق: این کابل ها باید در برابر حرارت مقاوم بوده و در زمان آتش سوزی، عملکرد خود را حفظ کنند. سایزهای رایج شامل 1×2، 1.5×2 و 1×3 میلی متر مربع (شیلددار یا بدون شیلد) هستند.

تاثیر طول مسیر و افت ولتاژ

یکی از مهم ترین فاکتورها در انتخاب سایز کابل، طول مسیر کابل کشی است. هرچه طول مسیر بیشتر باشد، مقاومت کلی کابل نیز افزایش یافته و در نتیجه افت ولتاژ بیشتری رخ می دهد. افت ولتاژ بیش از حد، می تواند باعث کاهش عملکرد دستگاه ها، گرم شدن موتورها و حتی آسیب به تجهیزات شود. استانداردهای ملی و بین المللی، حداکثر افت ولتاژ مجاز را برای مصارف مختلف تعیین کرده اند (معمولاً بین 2 تا 5 درصد). برای مسیرهای طولانی تر، باید سایز کابل را افزایش داد تا افت ولتاژ در محدوده مجاز باقی بماند. این محاسبه نیازمند فرمول های خاصی است که در بخش محاسبه سطح مقطع به آن اشاره خواهیم کرد.

تاثیر دمای محیط و شرایط نصب

دمای محیط اطراف کابل، نقش مهمی در ظرفیت جریان دهی آن دارد. در دماهای بالاتر، توانایی کابل برای دفع گرما کاهش یافته و در نتیجه، جریان مجاز آن نیز کمتر می شود. به همین دلیل، در محیط های گرم (مانند موتورخانه ها یا مناطق گرمسیری)، باید کابل هایی با سایز بزرگ تر انتخاب کرد. همچنین، شرایط نصب کابل (دفن در زمین، عبور از سینی کابل، قرار گرفتن در داکت) نیز بر این ظرفیت تاثیرگذار است. کابل های دفن شده در زمین، به دلیل تبادل حرارتی بهتر با خاک، معمولاً ظرفیت جریان دهی بالاتری نسبت به کابل های هوایی دارند. هنگام انتخاب سایز، باید به جداول تصحیح جریان بر اساس دما و شرایط نصب نیز توجه داشت.

جنس هادی (مس در برابر آلومینیوم)

جنس هادی، یکی از فاکتورهای اساسی در تعیین ظرفیت جریان دهی کابل است. مس به دلیل رسانایی الکتریکی بالاتر، مقاومت کمتری دارد و می تواند جریان بیشتری را در یک سطح مقطع مشخص عبور دهد. آلومینیوم، اگرچه رسانایی کمتری دارد، اما سبک تر و ارزان تر است. به طور کلی، برای عبور همان میزان جریان، کابل های آلومینیومی نیاز به سطح مقطع بزرگ تری نسبت به کابل های مسی دارند. این تفاوت در رسانایی، در جداول استاندارد جریان مجاز منعکس شده است. انتخاب بین مس و آلومینیوم معمولاً بر اساس ملاحظات اقتصادی و فنی پروژه صورت می گیرد.
