اجزای تشکیل دهنده جرثقیل سقفی

جرثقیل سقفی یکی از انواع جرثقیل‌ها است که معمولاً به‌صورت دائم نصب می‌شود و یکی از عوامل مؤثر بر وزن سوله محسوب می شود. بیشترین کاربرد این نوع جرثقیل برای جابه‌جایی بار در سالن‌های بزرگ و یا سوله‌ها است. جرثقیل سقفی در دو نوع تک پل و دو پل وجود دارد. ما در این مقاله قصد داریم شما را با اجزای جرثقیل سقفی و انواع آن آشنا کنیم.

انواع جرثقیل سقفی

جرثقیل‌های سقفی از نظر ظرفیت، ساختار و نوع خدمت به چند دسته مختلف تقسیم می‌شوند. در ادامه به بررسی هرکدام از این جرثقیل‌ها می‌پردازیم:

جرثقیل پل دار

دیوارها و سقف سوله به‌عنوان پشتیبان برای جرثقیل‌های پل دار محسوب می‌شوند و دو مسیر حرکتی به قسمت‌های مختلف دارند. واگن جرثقیل نیز توسط یک یا دو تیر فلزی که حاوی بالابرنده و قلاب است، حرکت می‌کند.
جرثقیل پل دار باتوجه‌به حجم و وزن بار، به دو نوع تک پل و دو پل تقسیم‌بندی می‌شود. نوع تک پل آن به دلیل اینکه یک تیر فلزی دارد و واگن و بالابرنده آن ساده‌تر است، هزینه کمتری دارد؛ ولی نوع دو پل برای بارهای سنگین‌تر و برای دهانه‌های بزرگ‌تر کاربرد دارد.

جرثقیل تک پل

این جرثقیل برای سالن‌هایی که دهانه‌ای کمتر از ۱۵ متر دارد، مناسب است. جرثقیل تک پل قادر است بارهای کمتر از ۵ تن را جابه‌جا کند.

از مزایای این نوع جرثقیل می‌توان به موارد زیر اشاره کرد:

• کاهش هزینه راه‌اندازی
• کاهش
• کاهش فشار وارد بر ریل‌های سالن
• قیمت پایین نسبت به نوع دو پل
• امکان مونتاژ پل بر روی راهبر طولی

برای اینکه بدانید و با ابعاد و مشخصات آن آشنا شوید، پیشنهاد می‌کنیم را بخوانید.

جرثقیل سقفی تک پل نوعی از جرثقیل‌های سقفی است که در آن بالابر از دو کلگی و یک پل متصل بین آن‌ها تشکیل شده است.

جرثقیل تک پل

جرثقیل دو پل

از جرثقیل دو پل برای صنایع متوسط تا بزرگ و برای جابه‌جایی بار با ظرفیت‌های بالا و در محیط‌های با عرض زیاد استفاده می‌شود.

از مزایای جرثقیل دو پل می‌توان به موارد زیر اشاره کرد:

• مناسب برای سالن‌های با دهانه ۱۵ متر و ظرفیت بار بیش از ۵ تن
• تعمیر و نگهداری راحت‌تر
• سهولت در نصب راهرو، چنگک، کابین، مگنت و تجهیزات دیگر
• قابلیت نصب در سازه‌های با ارتفاع بالا
• توانایی جابه‌جایی بار در سوله و سالن‌های با عرض بالا
• قدرت حمل‌ونقل و جابه‌جایی بار با تناژ بالا
• ارتفاع خوب قلاب نسبت به جرثقیل‌های تک پل

جرثقیل دو پل

جرثقیل ماژولار

جرثقیل ماژولار کاربری ساده‌ای دارد و در صنایع و محیط‌های کوچک‌تر مورداستفاده قرار می‌گیرد. این جرثقیل سقفی کوچک مقرون‌به‌صرفه بوده و از یک‌پایه بلند، پل و چرخ تشکیل شده است.

جرثقیل پردازش

از جرثقیل پردازش معمولاً در صنایع خودروسازی، فولاد، کارخانه الوار و سوله‌های بزرگ استفاده می‌شود. همچنین برای جابه‌جایی بارهای سنگین و مصارف خاص نیز کاربرد دارد.

جرثقیل پایه دار

در جرثقیل پایه دار به‌جای استفاده از دیواره و سقف سوله، از پایه برای اتصال استفاده می‌شود. به این شکل که حرکت پایه‌ها روی ریل‌های متصل به سقف یا زمین انجام می‌شود. از این جرثقیل زمانی استفاده می‌شود که امکان اتصال به دیواره وجود نداشته باشد.

جرثقیل تک ریل

این نوع جرثقیل برای خطوط مونتاژ و تولید کاربرد دارد. به‌طورکلی از جرثقیل تک ریل زمانی استفاده می شود که حرکت بالابرنده و واگن تنها در یک‌جهت و یک مسیر تکی انجام شود.

جرثقیل لبه یا جیب

این نوع جرثقیل در دو نوع دیواری و ستون‌دار است و در محیط‌های کوچک برای مانور و انتقال وسایل مورداستفاده قرار می‌گیرد.

جرثقیل‌های جیب عمدتاً می‌توانند در زاویه ۱۸۰ تا ۳۶۰ درجه چرخش داشته باشند و از نظر اقتصادی برای محیط‌های کوچک به‌صرفه و ایده‌آل است.

جرثقیل لبه یا جیب

کاربردهای جرثقیل سقفی

جرثقیل سقفی در صنایعی کاربرد دارد که عمدتاً نیاز به جابه‌جایی بار دارند. از این وسیله در انبارها، سوله‌ها، محیط‌های صنعتی، سالن‌های تولید و … برای جابه‌جایی بارها استفاده می‌شود.

اجزای تشکیل‌دهنده جرثقیل سقفی

همانطور که گفته شد همه انواع جرثقیل از اجزا و قطعات مختلف تشکیل شده است. در ادامه به برخی از اجزای مختلف جرثقیل سقفی اشاره می شود.

قلاب

قلاب‌ها معمولاً از آلیاژهای مستحکم و بادوام ساخته می‌شوند. قلاب به بالابر جرثقیل متصل است و وظیفه آن نگه‌داشتن بار و جابه‌جایی بدون آسیب است.

قلاب جرثقیل سقفی

درام

درام وسیله‌ای است که نیرو منتقل شده از گیربکس را به نیروی محرکه تبدیل کرده و باعث جابه‌جایی بار می‌شود.

کوپلینگ

این قطعه وظیفه انتقال حرکت چرخشی و نیروی گشتاور از قسمتی به قسمت دیگر را دارد.

پل

پل یکی از ساختارهای اصلی حرکت جرثقیل سقفی سوله محسوب می‌شود که باتوجه‌به نوع تجهیزات دارای یک یا دو شاه‌تیر پل است. تیرچه‌ها معمولاً از فولاد نورد ساخته می‌شوند و می‌تواند تکی یا دو‌تایی باشد.

واگن و کالسکة جرثقیل حامل قلاب و بالابرنده است و روی پل سوار می‌شود. برای ساخت جرثقیل پل و نصب تجهیزات نیاز روی آن باید دقت زیادی را بکار برد.

پل جرثقیل سقفی

بالابر

این قسمت از جرثقیل در داخل واگن قرار می‌گیرد و وظیفه آن بالا و پایین‌بردن قلاب با استفاده از سیم‌بکسل یا زنجیر است. استحکام سیم‌بکسل بسیار اهمیت دارد و به دلیل وزن بالای بار باید از سیم‌بکسل‌های باکیفیت استفاده شود. یکی از عواملی است به طور مستقیم روی هزینه جرثقیل تأثیر می‌گذارد.

برق بالابر توسط یک سیم که در مسیر تیر قرار گرفته است، تأمین می‌شود و باز و بسته‌شدن آن به‌صورت منظم و با حرکت کالسکه انجام می‌شود. گاهی ممکن است بالابر برای حرکت از فشار پنوماتیک استفاده کند.

برخی از مواقع نیز ممکن است انتقال نیرو از طریق گیربکس‌های داخل کالسکه با بازدهی بیشتر تأمین شود.

بالابر جرثقیل سقفی

ریل یا ریل باند

جرثقیل دروازه‌ای یکی از نمونه‌های جرثقیل‌های سقفی است که برای انتقال پل به جلو و عقب، از سیستم ریل یا مسیر نصب شده در کف استفاده می‌کند.

ریل‌ها معمولاً از جنس فولاد، آلومینیوم، پی وی سی و غیره ساخته می‌شوند. در صورت نیاز به اطلاعات بیشتر می‌توانید روی لینک ، کلیک کنید.

واگن برقی

این قسمت از جرثقیل در واقع به‌عنوان پشتیبان از بالابر حمایت می‌کند و در امتداد پل جرثقیل قرار می گیرد. وظیفه آن نیز قراردادن بالابر و قلاب، قبل از برداشتن یا پایین آوردن بار است.

ضربه گیره

ضربه‌گیر یا ترمز جرثقیل سقفی، وظیفه جذب نیرو و کاهش ضربة جرثقیل را دارد. این قسمت در دو انتهای تیر نصب می‌شود و مهارکننده کالسکه یا واگن جرثقیل در دو سرتیر است.

ریموت کنترل

قطعه‌ای کوچک و جدا از جرثقیل و به‌صورت سیار است. ریموت کنترل با بلوتوث به کلید فرمان جرثقیل وصل می‌شود و امکان کنترل از راه دور آن را فراهم می‌کند.

راهبر طولی یا کلگی

این قسمت طبق دهانه جرثقیل و به‌صورت تک پل و جفت پل ساخته می‌شود. طول راهبرها به عواملی از جمله ارتفاع، ظرفیت، سرعت حرکت طولی، دهانه و تک پل یا دو پل بودن جرثقیل وابسته است که معمولاً در طول‌های ۱۲۰۰ تا ۶۰۰۰ میلی‌متر تولید می شود.

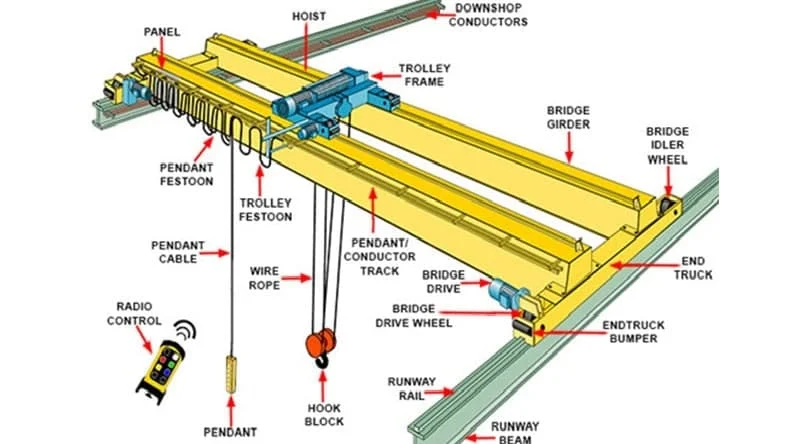

اجزای تشکیل‌دهنده جرثقیل سقفی

وینچ

وینچ به‌وسیله‌ای گفته می‌شود که جسمی را به‌صورت اریب یا افقی می‌کشد. وینچ در جرثقیل‌های سقفی، از قرقره، سیم‌بکسل و پمپ هیدرولیک تشکیل شده که وظیفه آن بالابردن بار با استفاده از چرخاندن قرقره سیم‌بکسل است. در واقع به‌طورکلی مجموعه موتور و بالابر جرثقیل را وینچ می‌گویند.

برق رسانی

شین یا برق‌رسانی پروفیلی حاوی اتصالات برقی است که باتوجه‌به نیاز، جنس، توان انتقال و کاربردشان در انواع مختلف وجود دارد.

جک های تعادل جرثقیل

کار جک‌های تعادل جرثقیل، فاصله‌دادن جرثقیل از زمین است تا فشار از روی چرخ کمتر و در سطح وسیع‌تری تقسیم شود تا جرثقیل توانایی بلندکردن بار بیشتری داشته باشد. جک‌ها از پمپ هیدرولیکی و تلسکوپ تشکیل شده است.

چرخ دستی

این قسمت در انتهای پل جرثقیل قرار دارد و وظیفه پشتیبانی از بالابر را دارد. طراحی چرخ‌دستی از بالا و یا پایین اجرا می‌شود.

ستون ها

ستون‌ها زمانی کاربرد دارد که جرثقیل به دیواره‌ها و سقف متصل نباشد. ستون‌ها در واقع کار پشتیبانی را انجام می‌دهند. ارتفاع ستون‌ها و میزان بالارفتن بالابر، باتوجه‌به فضای کار مشخص می‌شود.

به‌طورکلی جرثقیل‌های شیب‌دار یک ستون دارند؛ اما ستون‌های جرثقیل‌های سقفی به‌اندازه‌ای است که بتوان از بالابر جرثقیل محافظت کرد.

باند حرکت

یکی از اجزای تشکیل دهنده جرثقیل سقفی باند حرکت است. این قسمت بخشی از ساختمان است و در واقع مسیری محسوب می‌شود که پل جرثقیل برای انتقال بار به بالا و پایین استفاده می‌کند. دو عدد باند حرکت در هر جرثقیل سقفی استفاده می‌شود.

حتما بخوانید : vaznehgostar.com

موتور گیربکس

در ساخت جرثقیل‌ها به‌طورکلی دو نوع گیربکس حلزونی و خورشیدی کاربرد دارند. هرچقدر توان جرثقیل بالاتر باشد، باید از الکتروموتور و گیربکس قوی‌تری در ساخت آنها استفاده کرد.

در برخی از جرثقیل‌ها مثل جرثقیل‌های سقفی، ممکن است نیاز باشد حمل‌ونقل تا چندین متر به‌صورت افقی و یا حتی در برخی موارد به‌صورت عمودی انجام شود. مجموعه الکتروموتورها و گیربکس‌ها نیاز حرکتی را مرتفع می‌کنند.

موتور گیربکس جرثقیل سقفی

کامیون های انتهایی

این کامیون‌ها در دو طرف پل قرار دارند و پل‌ها را با استفاده از چرخ‌هایی که روی ریل سوار شده‌اند، به بالا و پایین باند جابه‌جا می‌کنند. کامیون‌ها می‌توانند باتوجه‌به ظرفیت جرثقیل ۲، ۴ و ۸ چرخ داشته باشند.

کالسکه

این قسمت از جرثقیل به‌صورت طولی روی پل حرکت می‌کند. این کالسکه به دو مدل می‌تواند روی جرثقیل فیکس شود.

مدل اول به این صورت است که چرخ‌های کالسکه روی ریل پل سوار شود که بیشتر در جرثقیل‌های دو پل به این شکل است. مدل دوم به این صورت که کالسکه روی قسمت پایین فلنج به شکل آویزان قرار بگیرد.

مزیت استفاده از جرثقیل سقفی

جرثقیل‌های سقفی، دو مزیت بزرگ دارند که در ادامه به آنها می‌پردازیم:

ایمنی

گاهی جرثقیل‌ها وظیفه جابه‌جایی مواد آلوده و سمی در محیط کار را دارند. در مواردی نیز بدون دخالت و حضور نیروی کار و از راه دور، مواد شیمیایی، داغ، خورنده و خطرناک را جابه‌جا می‌کنند. این کار باعث می‌شود شرایط ایمنی برای افراد فراهم شود.

بهره وری

جرثقیل‌های سقفی نسبت به نیروی کار انسانی، کارایی و سرعت بسیار بالایی در جابه‌جایی وسایل دارند. به همین دلیل، استفاده از آن‌ها باعث صرفه‌جویی در زمان می‌شود. همچنین استفاده بهینه از فضای را به دلیل قابلیت صرفه‌جویی در مکان جرثقیل سقفی یکی از انواع جرثقیل است که برای جابجایی بار در سوله و سالن های بزرگ به صورت دائم نصب می شود. جرثقیل در مدل های مختلفی مانند یک پل و دو پل ساخته شده و در جهت های گوناگون حرکت می کند.

جرثقیل سقفی از قسمت های مختلفی تشکیل شده است که در هماهنگی با هم به جابجایی بار مشغول می شوند. در ذیل تمامی این قطعات را به همراه عکس شرح می دهیم.

در ادامه انواع آن و ساخت و کاربری های مختلف را مورد بررسی قرار داده تا با داشتن اطلاعات کامل در انتخاب نوع مناسب دچار مشکل نشوید.

جرثقیل سقفی چیست؟

کاربردهای جرثقیل سقفی

جرثقیل سقفی در انواع مختلفی طراحی و ساخته می شوند. قطعات مختلفی را می توان بر روی آن طراحی و نصب کرد تا کارآیی آن را بهبود ببخشد. چند تا از کاربرد های این وسیله عبارت اند از:

• بارگیری و تخلیه وسایل سنگین از کامیون و وسایل حمل و نقل بار
• جابجایی مواد در اطراف یک نقطه و سوله با کارآیی بسیار بیشتر از وسایلی مانند یدک کش یا نیروی انسانی
• بیرون کشیدن مهره و میخ از ماشین های پرس که در کارخانه استفاده می شود.
• تغذیه دستگاه ها بوسیله مواد اولیه در مراکز تولیدی و سوله
• جابجایی قطعات به شکل صحیح و کنترل شده در خطوط مونتاژ
• جابجایی کانتینر ها در اطراف کشتی ها و مراکز حمل و نقل
• انتقال وسایل سنگین در سوله انبار

استفاده از جرثقیل چه مزایایی دارد

علاوه بر ساده کردن مواردی که در کاربرد های جرثقیل سقفی برای ساده تر شدن کار ذکر شد مواردی که ذکر شد این ماشین برای مجموعه های بزرگ دو مزیت بزرگ دارد که آنها را به سمت استفاده از این وسیله می برد.

• افزایش بهره وری: کارآیی جرثقیل های سقفی به نسبت استفاده از گروهی از کارگران یا موتور بکسل برای بلند کردن و جابجایی وسایل چندین برابر سریعتر است. تصور کنید که یک انبار، آسیاب، کارخانه و سوله میتواند با کمک این وسیله برای خودکار کردن بلند نمودن اجسام و انتقال و تخلیه آن میتواند روند کار خود را ساده و سریع تر کند.
• ایمنی: یکی دیگر از مزایای نصب جرثقیل سقفی در یک کارخانه تولیدی، خط مونتاژ یا انبار افزایش امنیت است. جرثقیل ها می توانند برای بلند کردن و جابجایی مواد در محیط های آلوده و سخت استفاده شوند. همچنین برای بلند کردن مواد خورنده و خطرناک مانند فلزات داغ و مواد شیمیایی و سنگین به کمک مجموعه ها می آیند. در یک ایستگاه کاری کارگران می توانند اجسام سنگین را کنترل شده و بدون آسیب دیدن خودشان یا وسایل مورد انتقال جابجا کنند.

مزایای دیگر استفاده از سیستم جرثقیل سقفی شامل موارد زیر است:

• کاهش حوادث غیر مترقبه در محل کار و سوله
• کاهش آسیب رسیدن به محصول و مواد و وسایل جابجا شونده
• بهبود یافتن سیستم گردش کار
• هزینه کمتر
• کاهش خطرات زیست محیطی که بر اثر حمل نا صحیح بوجود می آید.

یک جرثقیل سقفی از قطعات متعددی تشکیل شده است تا در نهایت جابجایی اقلام را بتواند به شکل بهینه برای ما انجام دهد. در ادامه این قطعات را به همراه تصویر و تاثیر آنها بر عملکرد جرثقیل سقفی برای شما شرح می دهیم.

• قلاب Hook: بار برداشته شده با استفاده از قلابی به بالابر متصل می شود بلند می شود.
• بالابر Hoist: چیزی است که سبب بلند کردن و نگهداشتن، بالا بردن و پایین آوردن را با کمک سیم و زنجیر و طناب انجام می دهد. بلند کننده می تواند به صورت دستی ( با دست )، بوسیله برق یا هوای فشرده ( پنوماتیک ) قدرت بگیرد.
• واگن Trolley: واگن برقی وظیفه پشتیبانی از بالابر را دارد. این وسیله به شکل افقی در امتداد پل جرثقیل حرکت می کند. برای در موقعیت قرار دادن قلاب و بالابر قبل از بلند کردن یا پایین آمدن بار استفاده می شود. این وسیله در دو حالت تنظیم می شود.
     حرکت پایین Under Running: چرخ های واگن روی پایین فلنج تیر جرثقیل حرکت می کند.
     حرکت بالا Top Running: چرخ های واگن بر روی ریل فیکس شده روی تیر جرثقیل حرکت می کند. این سیستم بیشتر در تردد دوتایی دیده می شود.
• پل Bridge: تیر باربرکه طول و عرض ساختمان را طی می کند. این قطعه جزو ساختار اولیه جرثقیل سقفی بوده و که ریل ها را به هم متصل می کند. بالابر را به جلو و عقب با استفاده از واگن انجام می دهد. یک پل را می توان از یک یا دو تیر ساخت که به عنوان یک پل و دو پل شناخته می شود. تیر ها می توانند با استیل نورد شده ساخته شوند یا می توان با جوش دادن تیر ها به جعبه فولادی ساخته شود.
• باند حرکت Runway: مسیری که پل جرثقیل برای انتقال به بالا و پایین استفاده می شود. این قسمت بخشی از ساختمان است. به ازای هر جرثقیل سقفی دو عدد Runway موجود است.
• ریل باند حرکت RUNWAY RAIL OR TRACKS: ریل که توسط ران وی پشتیبانی می شود جایی است که جرثقیل حرکت می کند. جرثقیل های پر قدرت معمولا روی ریل های ASCE حرکت می کند. جرثقیل های پایه زمینی میتوانند از یک ریل روی زمین استفاده کنند و جرثقیل روی آن حرکت کند.
• بارکش انتهایی End Trucks: این قطعات در انتهای پل ها قرار دارند، پل را به بالا و پایین ران وی حرکت می دهند. این قطعات از چند چرخ برای حرکت روی مسیر حرکت استفاده می کنند. هر بارکش با توجه به نوع جرثقیل می تواند ۲، ۴ یا ۸ چرخ داشته باشد.
• ضربه گیر Bumpers: طراحی ضربه گیر ها به گونه ای است که انرژی جرثقیل را جذب و ضربه را کاهش دهند. جرثقیل به شکل کنترل شده حرکت کرده و رمانی که به انتهای مسیر برسد نیروی آن را به حداقل می رساند. ضربه گیر می تواند به پل، واگن برقی یا استاپ مسیر حرکت متصل شود.
• کنترل Controls: کنترل به صورت یک صفحه روی جرثقیل یا بالابر نصب می شوند و ریموت کنترل راه دور یا آویزی به اپراتور اجازه می دهد جرثقیل را کنترل کند. کنترل ها موتور بالابر و حرکت جرثقیل را فرمان دهی می کنند. کنترل ها به طور معمول در یک صفحه روی جرثقیل یا بالابر نصب می شوند و کنسول رادیویی آویز یا از راه دور به اپراتور اجازه می دهد تا جرثقیل را اجرا کند. کنترل ها می توانند از دستگاه های با فرانس متغیر VFD استفاده کرده و سرعت و هدایت را دقیق را کنترل نمایند.
• برق رسانی ELECTRIFICATION: نوار های هادی عایق و ایزوله با سیستم festoon (کابل های مسطح) نیرو را از ساختمان به جرثقیل منتقل می کنند.

انواع جرثقیل سقفی

جرثقیل های سقفی در اندازه ها، شکل ها و ظرفیت های مختلف وجود دارند و انتخاب مناسب نوع جرثقیل سقفی برای ساده سازی فراّیند تولید و مصرف شما ضروری است. برای مشخص کردن نوع مناسب توجه فرمایید یک جرثقیل مشخص همه کاره وجود ندارد و باید بر اساس نیاز خود به موارد زیر توجه کنید:

• حرکت و ساختار جرثقیل
• وزن و نوع موادی که قرار است جابجا شوند
• محل نصب جرثقیل – محوطه داخلی هستند یا خارجی
• ظرفیت مورد نیاز
• هر چند وقت یکبار از جرثقیل استفاده می شود
• طول یا دهانه جرثقیل

جرثقیل پل دار

جرثقیل پل دار نوعی از جرثقیل سقفی است که توسط ساختار سازه و سوله پشتیبانی می شود دارای دو مسیر حرکت ساخته شده در سازه و سوله می باشد. یک یا دو تیر که پل نامیده می شود جرثقیل را به عقب و جلو مسیر حرکت می دهد. واگن و بالابر همراه با پل در طول مسیر حرکت می کنند. واگن به اپراتور اجازه می دهد که موقعیت بالابر و قلاب را تنظیم کند.

این جرثقیل ها دارای پیکر بندی های مختلفی مانند طراحی شده با یک تیر یا دو تیر هستند. واگن و بالابر می توانند برای Top-Running یا Underhung طراحی شوند. این امر بسته به ساختار سوله و موادی که قرار است جابجا شوند دارند.

انواع جرثقیل پل دار

جرثقیل سقفی تک پل Single Girder

در این جرثقیل از یک تیر برای پل استفاده می شود که از هر طرف توسط یک بارکش نهایی پشتیبانی می شود. واگن و بالابر به صورت Underhung هستند به این معنی که روی فلنج پایین تیر تکی حرکت می کنند. جرثقیل تک تیر به دلایل زیر قیمت پایینتری دارد.

• کاهش هزینه های حمل و نقل
• نصب سریع تر
• طراحی آسان تر واگن و بالابر
• تیر های سبک تر باند حرکت

جرثقیل سقفی دو پل Double Girder

در این مدل دو عدد تیر پل را تشکیل می دهد و از هر طرف توسط کشنده انتهایی پشتیبانی می شود. واگن و بالابر نصب شده روی ریل در بالا یا پایین آویز های پل اجرا می شود. جرثقیل های دو قلاب برای مواد سنگین تر و دهانه های بزرگ تر توصیه می شود.
جرثقیل های پل بر اساس نوع خدمت، ظرفیت حمل و محیط نصب به دو دسته تقسیم می شود. اصطلاحات معمول در مورد دو نوع جرثقیل پردازش و ماژولار هستند.

در این مدل دو عدد تیر پل را تشکیل می دهد و از هر طرف توسط کشنده انتهایی پشتیبانی می شود. واگن و بالابر نصب شده روی ریل در بالا یا پایین آویز های پل اجرا می شود. جرثقیل های دو قلاب برای مواد سنگین تر و دهانه های بزرگ تر توصیه می شود.
جرثقیل های پل بر اساس نوع خدمت، ظرفیت حمل و محیط نصب به دو دسته تقسیم می شود. اصطلاحات معمول در مورد دو نوع جرثقیل پردازش و ماژولار هستند.

جرثقیل پردازشی برای مصارف خاص ساخته شده است و این مدل های جرثقیل برای حمل سنگین ( جرثقیل های کلاس D، E و F) در حالت کار ثابت یا تقریبا ثابت هستند. این جرثقیل ها به طور معمول دو سرعته کار می کنند و دارای طراحی مهندسی برای آسانسور های ظرفیت بالا و انجام متعدد کار طراحی می شود. جرثقیل های پردازشی در اماکنی مانند مونتاژ خودرو، کارخانه فولاد، محوطه کانتینر، کارخانه الوار و سوله های بزرگ پیدا کنید.

جرثقیل ماژولار عموما برای صنایع تولیدی کوچک، سوله کوچک تر یا ماشین آلات وجود دارند و طرحی متشکل از پایه بلند تر، چرخ دستی و پل را تشکیل می دهند. این نوع جرثقیل راه حل مقرون به صرفه و اقتصادی برای جابجایی موارد از طریق یک مرکز هستند. روی این دستگاه زنگ و سوت و لوازم اضافی وجود ندارد. این جرثقیل ها کلاس C هستند و حدود ۴۰% ظرفیت مورد استفاده قرار می گیرند. با مهندسی بیشتر می شود این نوع جرثقیل را در کلاس D نیز استفاده کرد.

جرثقیل پایه دار مشابه جرثقیل پل کار می کند با این تفاوت که جای حرکت روی لاند حرکت از پایه نگهدار برای نگهداری پل، واگن و بالابر استفاده می کند. پایه های جرثقیل روی ریل های ثابت متصل شده به زمین یا سقف حرکت می کند.

جرثقیل پایه دار جایی استفاده می شود که امکان استفاده از باند حرکت وجود ندارد. این مورد بیشتر در محیط های باز و جایی که امان نصب تیر و ستون وجود ندارد یا ممکن است برای تیر موجود استفاده شود. جرثقیل پایه ای بیشتر در اسکله ها، راه آهن و پروژه های محیط های باز دیده می شود. در اماکنی مانند کارخانه فولاد که استفاده از اتاق بالا ممکن است مشکل ساز شود نیز دیده می شود.

بیشترین کاربرد این جرثقیل در خطوط مونتاژ و تولید است. این مدل از یک واگن برای حمل بالابر در یک مسیر تکی استفاده می کند. واگن برای اتصال یک تیر و باند در مسیر صاف در پایین تیر استفاده می کنند. این نوع جرثقیل مواد را به شکل عقب و جلو در یک خط مستقیم جابجا می کنند یا می توانند برای حرکت در یک مسیر منحنی با شاخه گذاری طراحی شوند. جرثقیل های تک ریل برای بالابر هایی طراحی شده اند که نیازی به حرکت واگن به شکل جانبی ندارند که توسط این پل در یک جرثقیل سبک توسط پل فراهم می شود.

جرثقیل های جیب ، صرفه جویی در فضا ، اقتصادی هستند و برای کارهایی مانند مانور دادن یا جابجایی وسایل برای مونتاژ در یک منطقه کوچک ایده آل هستند. آنها به طور معمول می توانند ۱۸۰-۳۶۰ درجه چرخش ارائه دهند ، و حتی موارد کوچک نیز می توانند چندین تن مواد را بلند کنند.

و اشغال کردن کم فضا، فراهم می‌کند.
